SIGHT-PIPE(サイトパイプ 工業用簡易内視鏡)
サイトパイプ(SIGHT-PIPE)は、米国 Dave Jones Machinists 社にて製造されている、光学グレードの材料からなるワンピースのボアスコープです。配管内やボアの内壁など通常では検査しにくい場所を、容易に観察・測定できます。

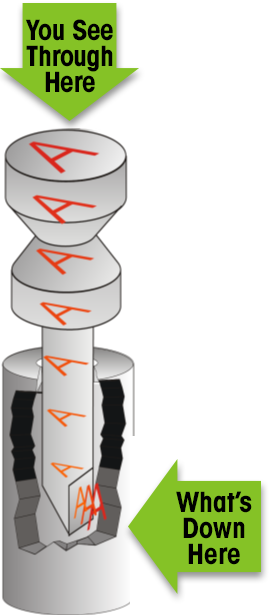

サイトパイプを機械加工されたボアなどの内部にセットすると、サイトパイプの頭頂部からボアの内部を容易に観察することが可能です。ボアの内壁を明るく照射した状態で観察可能な為、そこにあるバリ、多孔質の穴、クラック、その他の視覚的特徴や不良を迅速・容易に確認することが可能です。サイトパイプはチューブ・配管などの内部溶接部の検査・簡易確認などに最適なアイテムです。
弊社では、米国 Dave Jones Machinists 社製品の輸入・販売を行っております。

イメージ

イメージ

REGULAR SERIES
レギュラーシリーズサイトパイプは、機械加工されたボアや空間内の特定の場所にある、特定の特徴を視覚的に検査する為に使用されます。管内のある一部分の内壁の面を直角に投影し、サイトパイプ頭頂部に拡大して映し出します。

イメージ

360°VIEW™ SERIES
360°ビューシリーズサイトパイプは、ボア内壁の全周囲(360°)を確認・検査する為に使用されます。ボア内360°の状態をサイトパイプ頭頂部に投影することが可能な為、観察部位やサイトパイプ本体を回転することなく、ボアの360°全面を確認することが可能です。

サイトパイプを利用すると、容易にボア内部の内壁の特徴・状況を観察したり、不良部分のサイズや場所を特定することが可能です。また非常に精密な視覚的検査システムとして使用することも可能です。

チューブ用サイトパイプ製品ラインナップ
SIGHT-PIPES

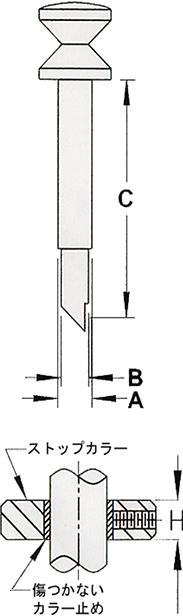

FOR TUBE WELD INSPECTION-REGULAR SERIES

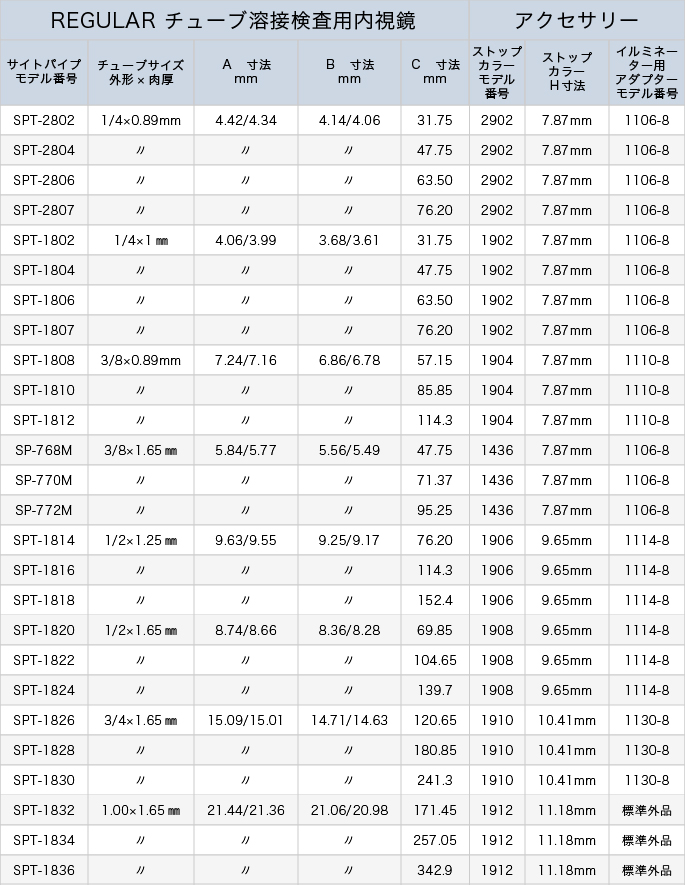

表:SIGHT-PIPES FOR TUBE WELD INSPECTION-REGULAR SERIES

図

SIGHT-PIPES

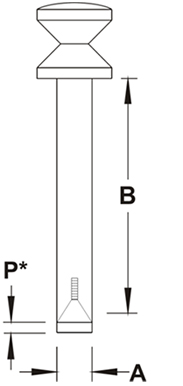

FOR TUBE WELD INSPECTION-360 VIEW

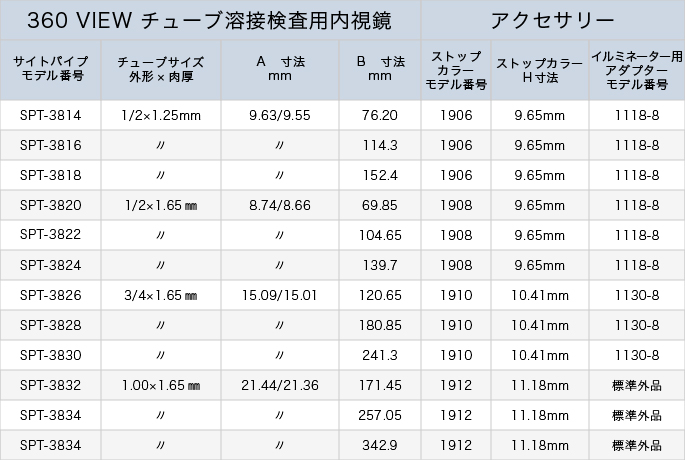

SIGHT-PIPES FOR TUBE WELD INSPECTION-360 VIEW

表1

* SITE-PIPEは末端にデルリン保護パイロットを備えており、SITE-PIPEの視認重要部を損傷から保護します。
必要に応じて、寸法をご指定ください。

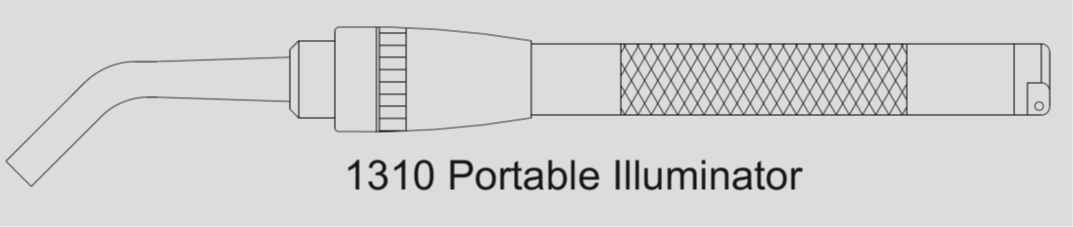

ILLUMINATON ACCESSORIES

表1
